Veel huiseigenaren denken dat relais ingewikkeld en duur zijn. De realiteit is anders: dit kleine component beschermt uw installatie tegen overbelasting, verlaagt onderhoudskosten en verhoogt de veiligheid aanzienlijk. In dit artikel leert u wat een relais is, hoe het werkt en waarom het essentieel is voor moderne elektrische systemen in huis en bedrijf.
Inhoudsopgave
- Wat is een relais?
- Hoe werkt een relais?
- Verschillende types relais en hun kenmerken
- Voordelen en veiligheidsaspecten van relais
- Hoe en wanneer gebruik je een relais?
- Veelvoorkomende misvattingen over relais
- Conclusie en volgende stappen
- Maak uw elektrische installatie veiliger met Holland Electric
- Veelgestelde vragen over relais
Belangrijkste inzichten
| Point | Details |
|---|---|
| Definitie en werking | Een relais is een elektrisch schakelapparaat dat via een elektromagneet circuits veilig opent of sluit zonder directe verbinding tussen bediening en last |
| Typen relais | Mechanische relais zijn betaalbaar met bewegende delen; solid-state relais zijn duurder maar sneller en onderhoudsvrij |
| Veiligheidsvoordelen | Elektrische scheiding beschermt tegen elektrocutie, voorkomt brandgevaar en verlengt de levensduur van schakelaars |
| Praktische toepassingen | Relais regelen verlichting, beveiliging, klimaatinstallaties en automatisering in woningen en kleine bedrijven |
| Installatie en onderhoud | Professionele installatie waarborgt veiligheid; regelmatige controle maximaliseert betrouwbaarheid en functionaliteit |
Wat is een relais?
Een relais werkt door een kleine elektrische stroom te gebruiken om een elektromagneet te activeren, die vervolgens een grotere stroom in een ander circuit kan schakelen. Deze scheiding tussen stuursignaal en laststroom is cruciaal voor veiligheid. Zonder deze scheiding zou elke bediening van een zware installatie risico op elektrocutie opleveren.
De kern van een relais bestaat uit een spoel die bij stroomdoorgang een magnetisch veld opwekt. Dit veld trekt een ankertje aan dat mechanische contacten opent of sluit. Zo bedient u met een druk op een lichtschakelaar via een klein signaal een zwaar verlichtingscircuit. De fysieke afstand tussen bediening en vermogen beschermt uw gezin of personeel.
In een elektra installatie vinden we relais overal: verwarmingsregeling, automatische verlichting, beveiligingssystemen en zelfs in wasmachines. Ze maken complexe automatisering mogelijk zonder gevaarlijke directe bediening van hoge vermogens. Dit verklaart waarom vrijwel elk modern elektrisch systeem relais gebruikt.
Denk aan een relais als een brugwachter die zonder zelf de brug te zijn, wel bepaalt wanneer die open of dicht gaat. Het commando is licht, maar het effect is zwaar.
Belangrijkste toepassingen:
- Verlichting met tijdschakelingen of bewegingsdetectie
- Beveiligingssystemen met sirenes en lampen
- Klimaatinstallaties zoals ventilatoren en verwarming
- Automatische deuropeners en toegangscontrole
Hoe werkt een relais?
Het werkingsprincipe berust op elektromagnetisme. Wanneer u een kleine stuurstroom door de spoel stuurt, ontstaat er een magnetisch veld. Dit veld trekt het ankertje aan tegen de veerkracht in. Het ankertje beweegt de schakelcontacten die het hoofdcircuit openen of sluiten. Zo schakelt een relais vermogen van milliamperes naar ampères in aparte circuits.
De elektrische isolatie tussen stuurkring en lastkring is het grote veiligheidsvoordeel. Als er kortsluiting ontstaat aan de lastzijde, blijft de bediening onbeschadigd. Deze scheiding voorkomt dat gevaarlijke spanningen de schakelaar of besturingskast bereiken. Het vergroot ook de levensduur van uw apparatuur door slijtage aan schakelaars te minimaliseren.
Bij gebruik van elektrische schema’s ziet u relais vaak getekend met een spoel en contacten. De spoel heeft een specifieke bedrijfsspanning, bijvoorbeeld 12V of 230V. De contacten kunnen wisselcontacten zijn of gewoon openers en sluiters.
Werking stap voor stap:
- U drukt op een schakelaar die een kleine stuurstroom activeert
- De spoel in het relais ontvangt deze stroom en wordt magnetisch
- Het magnetische veld trekt het ankertje aan
- Het ankertje beweegt de contacten die het zware verlichtingscircuit schakelen
- Bij loslaten van de schakelaar valt de magnetisatie weg en veert het ankertje terug
Pro-tip: controleer altijd de specificaties van de spoel en de contactbelasting. Een relais ontworpen voor 10A mag u niet gebruiken voor een circuit van 16A, omdat de contacten dan beschadigen of zelfs lassen door de warmteontwikkeling.
Verschillende types relais en hun kenmerken
Relais komen in twee hoofdcategorieën: mechanische en solid-state. Mechanische relais gebruiken bewegende contacten die fysiek openen en sluiten. Ze zijn betaalbaar, breed beschikbaar en geschikt voor de meeste huishoudelijke toepassingen. Het nadeel is slijtage door herhaald schakelen en relatief trage responstijd.
Solid-state relais werken zonder bewegende delen via halfgeleiders. Ze schakelen sneller, slijten niet en zijn stiller. Nadeel is de hogere aanschafprijs en warmteontwikkeling bij zware belastingen. Voor toepassingen die frequent schakelen zoals LED-verlichting of industriële automatisering zijn ze ideaal.
| Kenmerk | Mechanische relais | Solid-state relais |
|---|---|---|
| Levensduur | 100.000 tot 1 miljoen schakelingen | Tot 100 miljoen schakelingen |
| Snelheid | 5 tot 15 milliseconden | Microseconden |
| Kosten | Lager | Hoger |
| Geluid | Klikgeluid bij schakelen | Geruisloos |
| Toepassingsgebied | Verlichting, verwarming, algemeen | Frequente schakeling, LED, industrie |
Voor huishoudelijk gebruik volstaan mechanische relais meestal prima. Ze zijn eenvoudig te vervangen en falen zichtbaar. Bij een differentieelschakelaar in uw meterkast kan een relais bijvoorbeeld tijdelijke afschakeling regelen voor nachttarief.
Kiescriteria:
- Hoge schakelfrequentie: kies solid-state
- Zware belasting met weinig schakelen: mechanisch relais
- Beperkt budget: mechanisch relais
- Geruisloos functioneren gewenst: solid-state
- Lange garantieperiode nodig: solid-state
Pro-tip: let bij solid-state relais op de noodzaak van koeling. Bij belastingen boven 5A adviseren fabrikanten vaak een koellichaam om de halfgeleiders te beschermen tegen oververhitting.

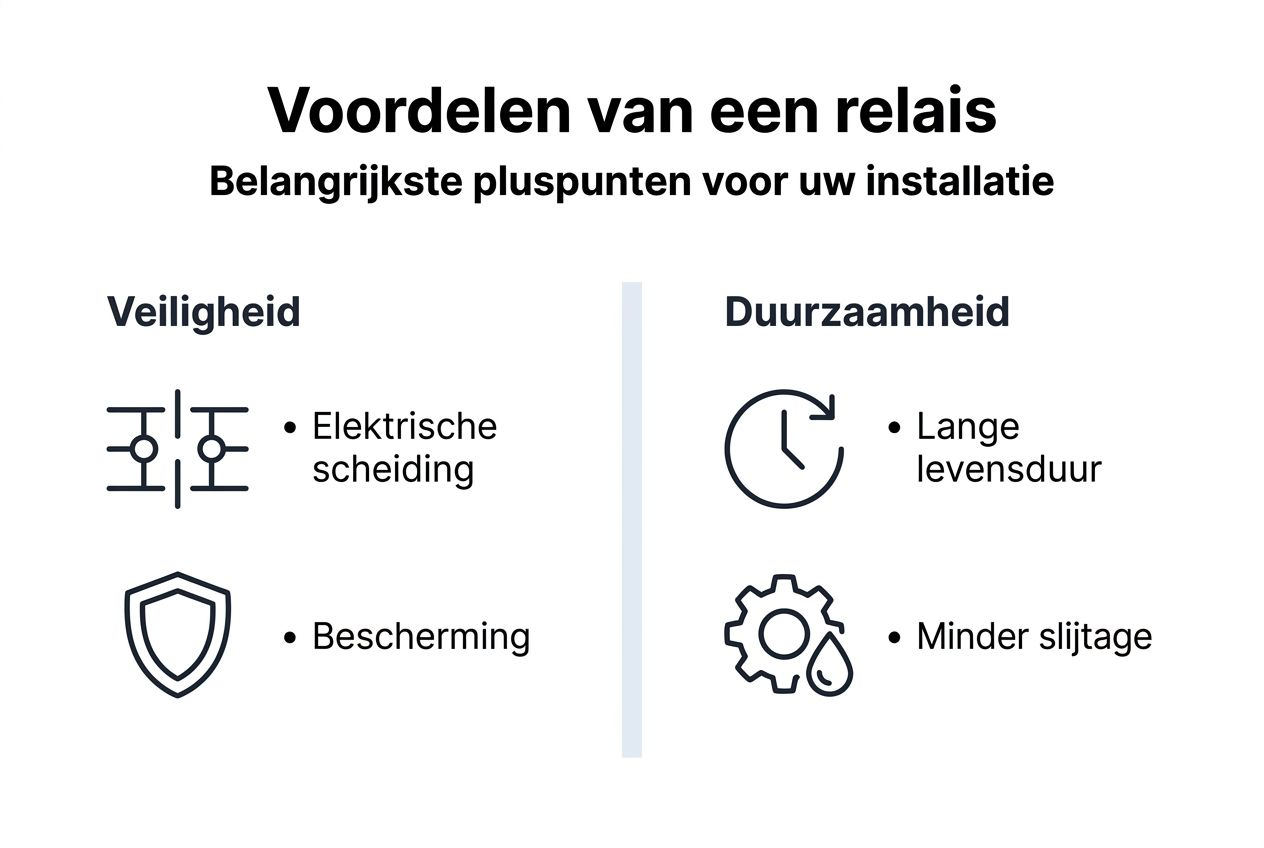

Voordelen en veiligheidsaspecten van relais
De grootste waarde van relais ligt in elektrische scheiding. Deze scheiding beschermt u tegen elektrocutie doordat de bediening slechts een klein signaal voert. Het voorkomt ook brandgevaar omdat kortsluiting in het hoofdcircuit niet naar de bediening overloopt. Deze isolatie is essentieel voor veiligheid in uw elektrische installatie.
Relais verlengen de levensduur van schakelaars. Zonder relais slijten schakelaarcontacten snel door vonkvorming bij hoge stromen. Met een relais voert de schakelaar alleen de spoel aan, die veel minder stroom vraagt. De zware schakeling gebeurt in het relais dat specifiek daarvoor ontworpen is.
Energiebesparing ontstaat door gerichte schakeling. U kunt bijvoorbeeld verlichting in een bedrijfspand automatisch uitschakelen wanneer niemand aanwezig is. Of een verwarmingscircuit dimmen tijdens daluren. Deze controle bespaart op jaarbasis honderden euro’s aan energiekosten. Dit past perfect bij veiligheid en normen voor elektro in bedrijven.
Concrete veiligheidsvoordelen:
- Bescherming tegen aanraking van hoge spanning via laagspanning bediening
- Isolatie voorkomt brand bij storingen in lastcircuit
- Betrouwbare uitschakeling bij noodstop of alarm
- Vermindering van vonkvorming in schakelkasten
Pro-tip: combineer relais met een timer voor nachtverlaging van verwarming. De investering verdient zich binnen twee stookseizoen terug door lagere energierekening, terwijl u comfortabel blijft slapen zonder handmatige bediening.
Hoe en wanneer gebruik je een relais?
Typische toepassingen zijn overal om u heen. Denk aan automatische buitenverlichting die bij schemering aangaat, of een ventilator die start wanneer een ruimte te warm wordt. In beveiligingssystemen schakelen relais sirenes, lampen en vergrendelingen. Voor kleine bedrijven regelen relais toegangspoorten, rolluiken en werkplaatsverlichting.
Installatie vereist enkele vaste stappen. Eerst bepaalt u de benodigde schakelcapaciteit en spoelspanning. Vervolgens monteert u het relais in een droge, goed geventileerde locatie. Aansluiten gebeurt volgens het schema: spoel op de stuursignalen, contacten op de lastcircuits. Test altijd voor u de installatie in gebruik neemt.
Onderhoud is eenvoudig maar essentieel. Controleer jaarlijks of contacten nog goed sluiten door weerstand te meten. Luister naar afwijkend geluid dat wijst op beschadiging. Vervang mechanische relais preventief na 80% van de opgegeven levensduur. Voor complexere systemen volgt u onze gids voor elektrische installatie.
Installatiestappen:
- Schakel alle spanning uit en controleer spanningsvrij
- Monteer het relais op een stabiele ondergrond
- Sluit de spoel aan volgens het schema en let op polariteit
- Verbind de lastcontacten met juiste doorsnede draad voor de stroom
- Test eerst zonder last, dan met halve last, vervolgens volledig
- Documenteer de aansluiting voor toekomstig onderhoud
Bij twijfel over capaciteit of aansluiting raadpleegt u een professional. Een verkeerd gekozen relais kan beschadigen of falen op kritieke momenten. Voor wie zelf wil controleren biedt onze handleiding elektrische installatie testen praktische tips.
Voor specifieke toepassingen zoals vertraagde uitschakeling zoekt u naar timed relais producten die instelbare tijdsduur bieden. Deze zijn ideaal voor trappenhuis verlichting of ventilatie na gebruik.
Veelvoorkomende misvattingen over relais
Veel mensen denken dat relais duur zijn. In werkelijkheid kosten eenvoudige mechanische relais enkele euro’s en besparen ze op lange termijn door verminderde slijtage aan schakelaars en energiebesparingen. De initiële investering verdient zich snel terug.
Een tweede misvatting is dat zelfinstallatie eenvoudig is. Hoewel de componenten niet complex zijn, vraagt veilige installatie kennis van elektrische schema’s, belastingberekening en normen. Foutieve aansluiting veroorzaakt brandgevaar of defecten. Professionele hulp voorkomt deze risico’s.
Sommigen menen dat relais alleen voor industriële doeleinden geschikt zijn. Niets is minder waar. In vrijwel elk modern huis zitten relais: wasmachines, koelkasten, verwarmingsthermostaten en beveiligingssystemen gebruiken ze dagelijks. Ze zijn perfect schaalbaar voor elke toepassing.
Feiten versus fabels:
- Fabel: relais zijn te duur voor huishoudelijk gebruik. Feit: mechanische relais kosten 3 tot 10 euro en besparen onderhoudskosten
- Fabel: iedereen kan een relais installeren. Feit: veilige installatie vereist kennis van elektrische normen en schema’s
- Fabel: relais zijn alleen voor fabrieken. Feit: ze zitten in bijna alle huishoudapparaten en beveiligingssystemen
- Fabel: solid-state is altijd beter. Feit: mechanische relais zijn betrouwbaarder bij zware belastingen zonder frequente schakeling
Conclusie en volgende stappen
Relais vormen de ruggengraat van veilige en efficiënte elektrische installaties. Ze bieden essentiële scheiding tussen bediening en vermogen, beschermen tegen gevaarlijke situaties en verlengen de levensduur van apparatuur. Door de werking en typen te begrijpen, kunt u weloverwogen keuzes maken voor uw woning of bedrijf.
De keuze tussen mechanische en solid-state relais hangt af van uw specifieke toepassing. Voor standaard verlichting en verwarming volstaat een betaalbaar mechanisch relais. Bij frequente schakeling of stilte-eis kiest u solid-state. Beide typen leveren bewezen veiligheid wanneer correct geïnstalleerd.
Professionele installatie is geen luxe maar noodzaak voor duurzame werking. Een elektricien herkent potentiële problemen, dimensioneert correct en test grondig. Dit voorkomt kostbare reparaties en gevaarlijke situaties. Holland Electric ondersteunt u graag met advies en professioneel elektra aanleggen voor maximale veiligheid.
Maak uw elektrische installatie veiliger met Holland Electric
Bij Holland Electric begrijpen we dat een veilige elektrische installatie begint bij de juiste componenten en deskundige uitvoering. Of u nu relais wilt toevoegen aan bestaande systemen of een complete nieuwe installatie plant, ons team staat klaar. We volgen strikte veiligheidsnormen en gebruiken alleen gecertificeerde materialen.
Onze uitgebreide gids voor elektrische installatie helpt u de basis te begrijpen. Voor wie zelf onderhoud wil uitvoeren, biedt onze handleiding voor installatie testen praktische stappen. En wanneer u professionele hulp nodig heeft, zorgen wij voor betrouwbaar elektra aanleggen in heel Nederland. Neem contact op voor advies op maat.
Veelgestelde vragen over relais
Wat is het verschil tussen een relais en een schakelaar?
Een schakelaar bedient u handmatig en voert direct de stroom die geschakeld wordt. Een relais daarentegen schakelt automatisch via een stuursignaal en houdt bediening en last elektrisch gescheiden. Dit maakt relais veiliger voor zware belastingen.
Kunnen huisbezitters zelf een relais installeren?
Hoewel de componenten verkrijgbaar zijn, vraagt veilige installatie kennis van elektrische normen, schema’s en belastingberekening. Verkeerde aansluiting leidt tot brandgevaar of defecten. Professionele installatie garandeert veiligheid en betrouwbaarheid volgens NEN-normen.
Hoe verlengt u de levensduur van een relais?
Controleer jaarlijks de contacten op corrosie of vonkschade door weerstand te meten. Zorg voor goede ventilatie rond het relais om oververhitting te voorkomen. Vervang mechanische relais preventief voor ze falen, meestal na 80% van de opgegeven schakelcyclus.
Welke soorten relais zijn het meest geschikt voor thuis?
Voor standaard toepassingen zoals verlichting en verwarming zijn mechanische relais met 10A tot 16A capaciteit ideaal. Ze zijn betaalbaar en betrouwbaar. Voor frequente schakeling zoals bewegingsdetectie kiest u solid-state relais die langer meegaan.
Waarom is professionele installatie belangrijk?
Een elektricien bepaalt de juiste capaciteit, zorgt voor correcte aansluiting volgens schema’s en test grondig voor ingebruikname. Dit voorkomt brandgevaar door overbelasting, garandeert lange levensduur en voldoet aan verzekeringseisen. Bovendien ontvangt u garantie op het werk.
