TL;DR:
- Een correcte aansluiting van een faseverdeler is essentieel om oververhitting, schade en brand te voorkomen.
- Het zorgt voor een gelijke verdeling van belastingen over fasen, vooral bij uitbreiding of hoge stroomvragen.
Een verkeerd aangesloten faseverdeler leidt niet zomaar tot een storing. Het kan zorgen voor oververhitting, beschadiging van dure apparaten, of erger: een brand in je meterkast. Of je nu als huiseigenaar een verbouwing plant, of als kleine ondernemer je bedrijfspand uitbreidt met zwaarder elektrisch vermogen, je wilt precies weten hoe dit veilig en normconform gedaan wordt. In dit artikel doorloop je de volledige voorbereiding, het stapsgewijze aansluitproces en de verplichte kwaliteitscontrole die daarna hoort te volgen.
Inhoudsopgave
- Wat doet een faseverdeler en wanneer heb je hem nodig?
- Voorbereiding: dit heb je nodig voor een veilige aansluiting
- Stappenplan faseverdeler aansluiten
- Controle, testen en oplevering: geen bijzaak!
- Wat bijna niemand goed doet bij het aansluiten van faseverdelers
- Meer handige hulp voor een veilige installatie
- Veelgestelde vragen over faseverdelers aansluiten
Belangrijkste Inzichten
| Punt | Details |
|---|---|
| Ken de functie | Een faseverdeler verdeelt veilig fases en voorkomt overbelasting in je installatie. |
| Goede voorbereiding | Vooraf checken van gereedschap, materialen en voorwaarden voorkomt fouten tijdens aansluiting. |
| Stap voor stap werken | Volg het stappenplan nauwkeurig om fouten en risico te vermijden. |
| Testen en documenteren | Een goede test en duidelijke documentatie zijn vereist voor een veilige oplevering en toekomstige service. |
| Hulp inschakelen loont | Bij twijfel is deskundige ondersteuning aanbevolen voor veiligheid én normconformiteit. |
Wat doet een faseverdeler en wanneer heb je hem nodig?
Nu je het belang snapt van een correcte aansluiting, bekijken we eerst wat een faseverdeler is en waarom deze van invloed is op de veiligheid en prestaties van je installatie.
Een faseverdeler, ook wel fasebalanceerder of distributieblok voor meerdere fasen genoemd, is een component in je elektrische installatie waarmee het elektrisch vermogen over meerdere fasen verdeeld wordt. In een standaard woning of klein bedrijfspand komt stroom binnen op één of drie fasen, afhankelijk van je aansluiting op het net. Bij een drieaansluiting krijg je drie afzonderlijke lijnen van elk 230 volt ten opzichte van de nul, wat samengesteld 400 volt oplevert.
De faseverdeler zorgt ervoor dat de belasting gelijkmatig over die drie fasen wordt verdeeld. Stel je voor dat je alle zware verbruikers zoals een warmtepomp, een laadpaal voor je elektrische auto en industriële machines allemaal op dezelfde fase aansluit. Dan raakt die ene fase overbelast, terwijl de andere twee nauwelijks belast worden. Dit veroorzaakt spanningsverschillen, verhoogde stroomafname op één lijn, en uiteindelijk schade aan apparatuur of beschadiging van de beveiliging.
Wanneer is een faseverdeler nodig of zinvol?
Er zijn concrete situaties waarin een faseverdeler niet optioneel maar noodzakelijk is:
- Uitbreiding van het vermogen in een bestaand pand, waarbij nieuwe zware apparaten worden toegevoegd
- Drieaansluiting bij een bedrijf of woning met hoge stroomvraag, zoals bij zonnepanelensystemen met omvormers of laadinfrastructuur
- Verbouwingen waarbij de bestaande groepenverdeling niet meer voldoet aan de nieuwe belasting
- Situaties met meerdere huurders of afnemers in één pand die elk apart gevoed moeten worden
- Installaties met driefasige motoren of compressoren, zoals in een werkplaats of productiebedrijf
Wist je dat? Een onbalans van meer dan 10% tussen de fasen wordt in de praktijk al gezien als kritisch en kan leiden tot voortijdige slijtage van driefasige apparaten zoals motoren en omvormers.
NEN 1010 reguleert eisen voor ontwerp en aanleg van elektrische installaties, inclusief beveiligingen en kabelkeuzes. Deze Nederlandse norm is de leidraad waaraan elke installateur en ook jij als zelfdoener je moet houden. De norm beschrijft onder andere de maximale belastbaarheid van kabels, de eisen aan aarding, de plaatsing van beveiligingscomponenten en de verplichte controles bij oplevering.
In woningen wordt een faseverdeler steeds relevanter. Met de groei van elektrisch rijden, warmtepompen en thuisbatterijen neemt de gemiddelde stroomvraag per huishouden sterk toe. Wie bekabeling vervangen wil of uitbreiden, doet er verstandig aan tegelijk te beoordelen of een faseverdeler de installatie toekomstbestendiger maakt.
Voorbereiding: dit heb je nodig voor een veilige aansluiting
Nu je weet wat een faseverdeler is en waarom deze van belang is, gaan we in op wat je nodig hebt voordat je aan de slag kunt.
Goed gereedschap en de juiste materialen zijn het halve werk. Maar bij elektrisch werk is de andere helft: weten welke controles je uitvoert voordat je ook maar één schroef losdraait. Hieronder vind je een compleet overzicht.
Benodigde materialen en gereedschappen
| Categorie | Benodigde item | Toelichting |
|---|---|---|
| Meetgereedschap | Multimeter | Controleer spanning voor en na inschakeling |
| Meetgereedschap | Fasemeter | Identificeer welke geleider welke fase voert |
| Gereedschap | Schroevendraaiers (geïsoleerd) | Gebruik altijd VDE-gecertificeerde uitvoering |
| Gereedschap | Striptang en krimptang | Voor nette kabelverbindingen |
| Bescherming | Isolatiehandschoenen klasse 1 | Verplicht bij werken in de meterkast |
| Bescherming | Veiligheidsbril | Bescherming tegen vonken of stofdeeltjes |
| Materiaal | Faseverdeler (correct ampère) | Kies op basis van de totale berekende belasting |
| Materiaal | DIN-rail en bevestigingsmateriaal | Voor montage in meterkast |
| Materiaal | Kabels juiste doorsnede | Afhankelijk van vermogen en lengte per groep |
| Documentatie | Installatietekening of schema | Bijhouden van wijzigingen voor opleverdossier |
Zorg dat je nooit begint zonder eerst de spanning te meten. Dit klinkt voor de hand liggend, maar in de praktijk gaat dit regelmatig mis. De hoofdschakelaar omzetten is niet genoeg. Altijd meten met een multimeter of fasemeter om te bevestigen dat er geen spanning meer op de draden staat.
Daarnaast gelden er een aantal voorwaarden waaraan je installatie moet voldoen voordat je aan de slag kunt:
- De meterkast heeft voldoende ruimte voor de faseverdeler op de DIN-rail
- De bestaande kabels zijn in goede staat en hebben de juiste doorsnede voor de geplande belasting
- Er is een werkende aardingsgeleider aanwezig en correct verbonden met de aardingsrail
- De beveiliging per groep past bij de kabeldoorsnede en de beoogde belasting
NEN 1010 stelt eisen aan kabeldoorsnede, bescherming en veiligheid, en bepaalt welke beveiligingswaarden je per groep mag toepassen. Lees die eisen door voordat je materialen aanschaft. Een verkeerde keuze in kabeldoorsnede is een van de meest voorkomende fouten bij zelfdoeners.
Pro-tip: Zet het werk altijd stroomloos via de groepsautomaat én de hoofdschakelaar. Plak daarna de schakelaar vast met isolatietape en hang er een bordje bij zodat niemand anders de stroom per ongeluk terugzet terwijl jij werkt. Raadpleeg ook onze veiligheidstips installatie voor een volledig overzicht van de te nemen voorzorgsmaatregelen.

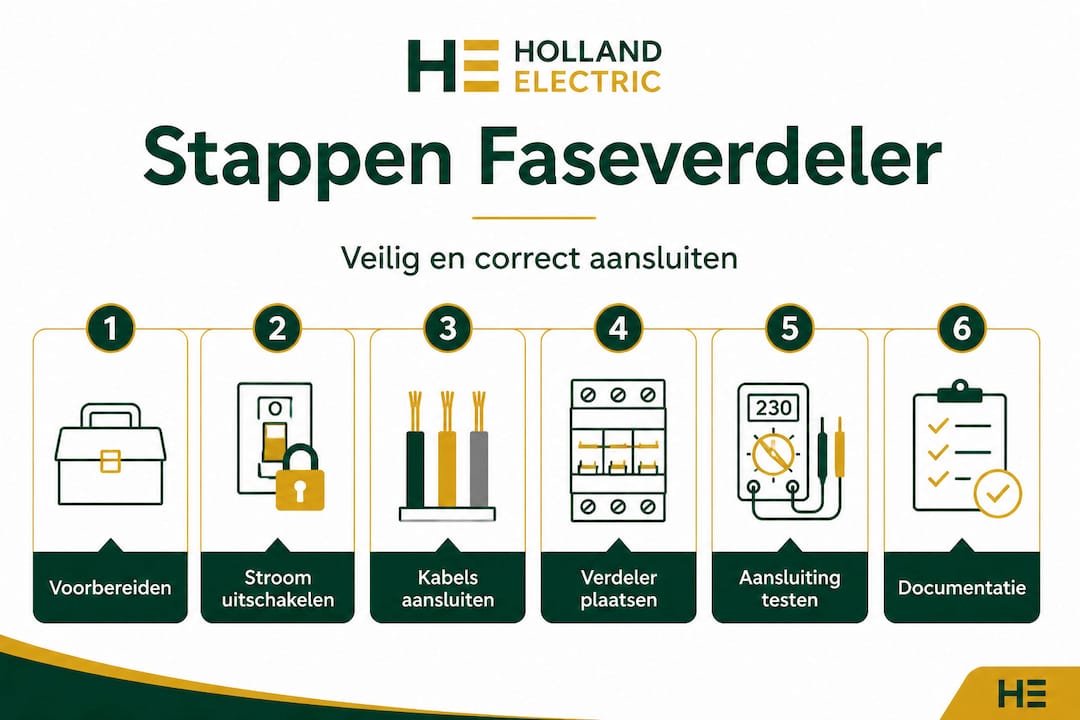

Stappenplan faseverdeler aansluiten
Als alle voorbereidingen zijn getroffen, kun je volgens onderstaand stappenplan aan de slag voor een veilige en verantwoorde aansluiting.
Neem de tijd voor elke stap. Haast is de grootste vijand bij elektrisch installatiewerk. Een fout gemaakt in twee minuten kan leiden tot uren probleemoplossing of erger.
De zeven stappen voor een correcte aansluiting
-
Stroom uitschakelen en verifiëren
Zet de groepsautomaat en hoofdschakelaar uit. Meet daarna met een multimeter op alle aanwezige klemmen of geleiders. Pas als alle metingen nul volt aangeven, ga je verder. Registreer dit ook in je werkdocumentatie. -
Behuizing openen en werkruimte vrijmaken
Open de meterkast en maak voldoende ruimte vrij voor de nieuwe faseverdeler. Verwijder indien nodig bestaande componenten die de montage belemmeren, maar documenteer hun positie voor je ze losmaakt. -
Draden voorbereiden
Strip de kabels op de juiste lengte, doorgaans 8 tot 12 millimeter. Gebruik een striptang, nooit een mes, om beschadiging van de geleider te voorkomen. Controleer visueel of de isolatie van de draden onbeschadigd is. Zijn er verkleuringen, barsten of smelting zichtbaar, vervang die kabel dan eerst. -
Faseverdeler monteren op de DIN-rail
Klik de faseverdeler vast op de DIN-rail. Controleer of hij stevig zit en niet beweegt. De montageplaats moet zodanig zijn dat alle aansluitklemmen goed bereikbaar blijven voor toekomstig onderhoud. -
Aansluiten op de juiste groepen
Verbind de inkomende fase met de juiste ingang van de faseverdeler. Sluit daarna de uitgaande groepen aan, zorg voor een zo gelijkmatig mogelijke verdeling van de belasting over de fasen. Houd rekening met de verwachte stroomafname per groep. Maak gebruik van je installatietekening en noteer welke groep op welke fase is aangesloten. -
Beveiliging controleren
Controleer of elke groep voorzien is van de juiste automaat, qua ampèrewaarde passend bij de kabeldikte en de maximale belasting. Testen en verificeren van de installatie zijn vereist volgens NEN 1010 en zijn geen bijzaak. Controleer ook of de differentieelautomaat correct is ingesteld en correct reageert. -
Systeem opnieuw inschakelen en testen
Sluit de meterkast en zet de stroom terug. Meet nu de spanning op alle fasen. Controleer of de verdeling klopt en of er geen onverwachte situaties optreden. Kijk ook of de beveiligingen niet direct afvallen, wat zou duiden op een kortsluitfout of onjuiste aansluiting.
Pro-tip: Documenteer elke wijziging direct na uitvoering in een logboek of installatiedossier. Schrijf op datum, wat je gedaan hebt, welke materialen gebruikt zijn en welke metingen je hebt uitgevoerd. Dit is verplicht bij professionele oplevering, maar ook voor jezelf bij toekomstige werkzaamheden of eventuele aansprakelijkheidsvragen van de verzekeraar.
Zelf aansluiten of laten doen: wat past bij jou?
| Aspect | Zelf aansluiten | Laten aansluiten door professional |
|---|---|---|
| Kosten | Lager (alleen materiaal) | Hoger (materiaal + arbeid) |
| Tijdsinvestering | Hoog (inclusief voorbereiding en studie) | Laag (professional regelt alles) |
| Veiligheidsrisico | Hoger zonder ervaring | Laag, professional draagt verantwoordelijkheid |
| Normconformiteit | Lastig te garanderen zonder kennis | Gegarandeerd bij gecertificeerde installateur |
| Documentatie | Eigen verantwoordelijkheid | Wordt meegeleverd bij oplevering |
| Garantie | Geen | Wel, bij gecertificeerde bedrijven |
Lees voor het onderhoud elektrische installatie ook onze stapsgewijze handleiding zodat je na de installatie weet hoe je de installatie in goede conditie houdt.
Controle, testen en oplevering: geen bijzaak!
Nu de faseverdeler is aangesloten, mag de controle en documentatie niet vergeten worden. Dit is essentieel voor blijvende veiligheid en normconformiteit.
Veel mensen beschouwen het testen als een formaliteit die je kunt overslaan als alles “er goed uitziet.” Dat is een gevaarlijke vergissing. Visuele controle zegt niets over isolatieweerstand, continuïteit van de aardgeleider of de werking van de differentieelbeveiliging. Alleen meten geeft zekerheid.
Welke testen voer je uit na installatie?
- Isolatiemeting: Controleer de isolatieweerstand van alle geleiders ten opzichte van aarde. Minimumnorm is 1 megaohm bij 500 volt meetspanning.
- Aardingscontinuïteit: Meet of de aardgeleider op alle punten correct verbonden is en de weerstand verwaarloosbaar laag is.
- Controle differentieelautomaat: Test of de differentieelautomaat reageert bij een kunstmatige lekstroom. Gebruik hiervoor een geschikte testknop of lekstroommeter.
- Spanningsmetingen per fase: Controleer of de spanning op alle fasen binnen de tolerantie valt (230 volt ±10%).
- Belastingstest: Zet meerdere verbruikers tegelijk aan en controleer of er geen onverwachte uitval of overbelasting optreedt.
Expert inzicht: “Het opleverdossier en het testrapport zijn even belangrijk als de fysieke installatie zelf. Zonder bewijs dat er correct getest is, kun je achteraf niet aantonen dat de installatie op het moment van oplevering veilig en normconform was.”
Documenteren en een opleverdossier aanleggen zijn geen bijzaak, maar essentieel volgens NEN 1010. Wat hoort er minimaal in dat dossier?
- Installatietekening of schema met de gerealiseerde situatie
- Overzicht van gebruikte materialen en typenummers
- Meetresultaten van alle uitgevoerde metingen
- Datum en naam van de uitvoerder
- Eventuele afwijkingen en hoe deze zijn opgelost
Periodieke controles na ingebruikname
Een eenmalige keuring bij oplevering is niet het eindpunt. In woningen gelden aanbevelingen voor een periodieke keuring elke tien jaar. In bedrijfspanden met hogere risicoprofielen wordt dit vaker aanbevolen, soms elke drie tot vijf jaar. Gebruik de renovatie checklist als leidraad bij grotere verbouwingen om te controleren of alle elektrische aspecten zijn meegenomen.
Bij elke verbouwing, uitbreiding of grote wijziging in het verbruik is het verstandig de hele installatie opnieuw te laten beoordelen. Een installatie die tien jaar geleden perfect was, is mogelijk niet meer toereikend voor de huidige stroomvraag.
Wat bijna niemand goed doet bij het aansluiten van faseverdelers
We gaven het al aan: met alleen aansluiten ben je er niet. Hieronder onze eigen ervaring over wat er in de praktijk misgaat, en hoe je het voorkomt.
Wij zien in de praktijk steeds opnieuw hetzelfde patroon. De faseverdeler is keurig gemonteerd, de kabels zijn netjes aangelegd, de stroom werkt. En dan stopt het. Het opleverdossier wordt niet gemaakt, de metingen worden niet bewaard, en de installatie gaat de wereld in zonder enige vorm van schriftelijk bewijs dat alles correct is.
Dat klinkt misschien onschuldig. Maar stel dat er anderhalf jaar later een brand uitbreekt in de buurt van de meterkast. Of een apparaat raakt beschadigd na een spanningspiek. De verzekeraar wil weten of de installatie correct was. Zonder documentatie sta je met lege handen, zelfs als je alles perfect hebt gedaan.
Hetzelfde geldt voor de beveiligingen. Na montage testen mensen zelden of de differentieelautomaat daadwerkelijk werkt. De knop op het kastje wordt wel ingedrukt, maar dat is geen echte test. Een echte test betekent: meten hoeveel lekstroom nodig is om de automaat te laten vallen, en verifiëren dat dit binnen de normwaarden ligt. Dat vergt een instrument en kennis van de normwaarden.
Een ander veelgemaakt misverstand is de overtuiging dat een correct aansluitende installatie ook een toekomstbestendige installatie is. Dat klopt niet altijd. Een faseverdeler die vandaag correct belast is, kan over drie jaar overbelast raken als je een laadpaal toevoegt of een warmtepomp plaatst. Denk bij de installatie al na over de groei in je verbruik. Kies een faseverdeler met voldoende capaciteitsruimte en zorg dat de bedrading ook de hogere toekomstige belasting aankan.
Tot slot: wie zelf aan de slag gaat, moet beseffen dat vakkundigheid meer is dan de handen weten te gebruiken. Het begint bij het lezen en begrijpen van schema’s, het kennen van de normeisen, en het uitvoeren van de juiste metingen met de juiste instrumenten. Sla je die stap over, dan voer je werk uit dat misschien werkt maar niet aantoonbaar veilig is. Dat is een verschil dat er op een kritisch moment toe doet.
Bekijk ook onze complete gids elektrisch onderhoud voor meer informatie over hoe je je installatie langdurig in goede conditie houdt en welke inspectierondes je op welk moment plant.
Meer handige hulp voor een veilige installatie
Wil je na de aansluiting zeker zijn van veiligheid en voldoen aan alle regels? Maak gebruik van deze extra tips en begeleiding.
Bij Holland Electric begrijpen we dat huiseigenaren en ondernemers soms zelf de handen uit de mouwen willen steken, maar ook willen weten dat het resultaat echt deugt. Onze gecertificeerde elektriciens helpen je bij elke fase: van advies over de juiste faseverdeler voor jouw situatie, tot het uitvoeren van de verplichte metingen na afronding. Wil je zelf beginnen maar twijfel je bij een stap? Onze gids over alles over elektra uitvoeren geeft je de technische achtergrond die je nodig hebt. Voor wie de installatie na afronding wil controleren, biedt onze handleiding over installatie testen een praktische werkwijze. En vergeet onze veiligheidstips voor thuis niet als naslagwerk voor je dagelijkse elektrische veiligheid.
Veelgestelde vragen over faseverdelers aansluiten
Is het aansluiten van een faseverdeler verplicht volgens de wet?
Een faseverdeler is verplicht zodra de installatie aan specifieke eisen voldoet, zoals bij een drieaansluiting of uitbreiding met zwaar vermogen. NEN 1010 geeft de eisen voor ontwerp en controle van een faseverdeler en bepaalt wanneer welke component vereist is.
Mag ik als particulier zelf een faseverdeler plaatsen?
Zelf plaatsen is toegestaan onder voorwaarden, maar je moet kunnen aantonen dat de installatie voldoet aan alle normen. NEN 1010 schrijft eisen voor bij aanleg, waarbij vakkundige kennis van metingen, beveiliging en documentatie vereist is.
Welke fouten komen het vaakst voor bij het aansluiten?
De meest voorkomende fouten zijn een verkeerde kabeldoorsnede, onvoldoende beveiliging per groep en ontbrekende documentatie of testen bij oplevering. Veelvoorkomende fouten zoals verkeerde beveiligingskeuze en onvoldoende inspectie zijn precies de aandachtspunten die NEN 1010 beoogt te voorkomen.
Welke keuringen zijn vereist na installatie?
Na installatie moet de installatie altijd getest, gecontroleerd en schriftelijk vastgelegd zijn. Verificatie en een opleverdossier zijn verplicht bij het opleveren van een installatie en vormen samen het bewijs van normconformiteit.
