Ruim 90% van de Nederlandse woningen heeft een aardlekschakelaar, maar veel bewoners kunnen hem niet aanwijzen in de meterkast. Dat is een gemiste kans, want dit kleine apparaat is uw eerste verdediging tegen elektrische schokken en brand. Wie weet hoe een aardlekschakelaar eruitziet, kan hem controleren, testen en op tijd problemen signaleren. In dit artikel leert u precies wat u moet herkennen, wat alle symbolen betekenen en wanneer u actie moet ondernemen.
Inhoudsopgave
- Uiterlijk van een aardlekschakelaar: dit moet u herkennen
- Zichtbare onderdelen en symbolen uitgelegd
- Verschillen tussen aardlekschakelaar en aardlekautomaat
- Hoe werkt een aardlekschakelaar in de praktijk?
- Welke types aardlekschakelaars zijn er voor uw woning?
- Hoe en wanneer controleert u de aardlekschakelaar?
- Veelgemaakte fouten en tips voor een storingsvrij systeem
- Uw huis veilig houden? Laat uzelf en uw installatie goed informeren
- Veelgestelde vragen over aardlekschakelaars
Belangrijkste Inzichten
| Punt | Details |
|---|---|
| Herkenning in meterkast | Een aardlekschakelaar is breder, voorzien van testknop T en aanduidingen zoals 30mA en type op de voorzijde. |
| Verschil met aardlekautomaat | Aardlekschakelaars beschermen meerdere groepen tegen lekstroom, aardlekautomaten doen dat per groep en ook tegen overbelasting. |
| Maandelijkse controle essentieel | Gebruik elke maand de testknop (T) om storingen of uitval tijdig te signaleren en te voorkomen. |
| Let op het juiste type | Bij zonnepanelen of een laadpunt heeft u een Type B aardlekschakelaar nodig voor volledige veiligheid. |
| Behoud levensduur | Voorkom stofophoping en vocht in de meterkast om de levensduur van de aardlekschakelaar te waarborgen. |
Uiterlijk van een aardlekschakelaar: dit moet u herkennen
Een aardlekschakelaar valt direct op in de meterkast als u weet waar u op let. Het apparaat is rechthoekig, breder dan standaardgroepen en heeft een schakelhendel, een testknop met de letter T en een opdruk met type en waarde. De kleur is vrijwel altijd wit of lichtgrijs, passend bij de rest van de meterkast.
De breedte is het meest opvallende kenmerk. Standaard groepsautomaten zijn één module breed, maar een aardlekschakelaar neemt twee of vier modules in beslag. Dat maakt hem direct zichtbaar als een bredere schakelaar tussen de smalle groepen.
Dit zijn de kenmerken die u op de voorkant terugvindt:
- Testknop (T): een kleine knop, vaak geel of zwart, waarmee u het apparaat kunt testen
- Schakelhendel: de grote hendel waarmee u handmatig in en uit kunt schakelen
- Gevoeligheidswaarde: een getal in milliampère, zoals 30mA of 100mA
- Type-aanduiding: een letter zoals A, AC of B
- Poolaanduiding: 2P voor een enkelfasige installatie, 4P voor driefasig
Een aardlekschakelaar zonder testknop bestaat niet. Als u geen T-knop ziet, kijkt u naar een gewone groepsautomaat.
Pro-tip: Vergelijk de breedte van de schakelaar met de groepsautomaten ernaast. Is hij duidelijk breder én heeft hij een T-knop? Dan heeft u uw aardlekschakelaar gevonden. Meer over het belang van dit apparaat leest u in onze gids over aardlekschakelaar veiligheid en de uitleg over de aardlekschakelaar betekenis.
Zichtbare onderdelen en symbolen uitgelegd
Nu u weet waar u op moet letten qua uiterlijk, gaan we dieper in op wat al die symbolen en cijfers betekenen. Op de voorkant staan altijd het aantal mA, het type en het aantal polen. Elk gegeven vertelt iets over de bescherming die het apparaat biedt.
| Symbool/aanduiding | Betekenis | Typische toepassing |
|---|---|---|
| 30mA | Gevoeligheid voor lekstroom | Standaard in woningen |
| 100mA | Minder gevoelig | Bijzondere toepassingen |
| Type AC | Detecteert alleen wisselstroom | Oude installaties |
| Type A | Detecteert AC en pulserende DC | Moderne woningen |
| Type B | Detecteert alle lekstroomvormen | Zonnepanelen, laadpalen |
| 2P | Twee polen, enkelfasig | Gewone woning |
| 4P | Vier polen, driefasig | Grotere installaties |
De 30mA waarde is niet willekeurig gekozen. Bij een lekstroom van 30 milliampère door het menselijk lichaam kan al hartritmestoornis optreden. Het apparaat schakelt dus uit voordat de stroom gevaarlijk wordt.
De testknop T simuleert een kunstmatige lekstroom. Druk erop en de schakelaar moet direct uitvallen. Doet hij dat niet, dan is het apparaat mogelijk defect. Meer uitleg over alle symbolen van de aardlekschakelaar vindt u in onze uitgebreide gids.

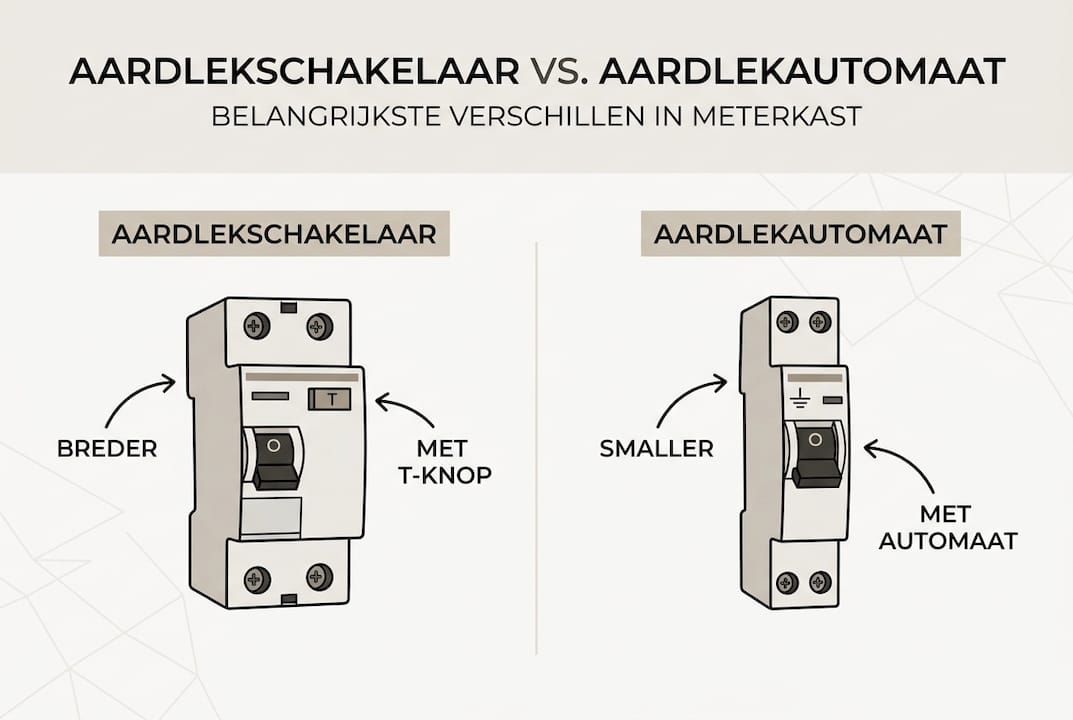

Verschillen tussen aardlekschakelaar en aardlekautomaat
Dit is de meest gemaakte vergissing in de meterkast. Een aardlekschakelaar en een aardlekautomaat lijken op elkaar, maar zijn fundamenteel anders. Een aardlekschakelaar beschermt meerdere groepen tegen lekstroom, terwijl een aardlekautomaat per groep werkt én ook beschermt tegen overbelasting.
| Kenmerk | Aardlekschakelaar | Aardlekautomaat |
|---|---|---|
| Breedte | 2 tot 4 modules | 1 module |
| Bescherming | Meerdere groepen | Één groep |
| Functie | Alleen lekstroom | Lekstroom én overbelasting |
| Testknop | Ja | Ja |
| Positie in meterkast | Vroeg in de kast | Per groep |
De aardlekautomaat is smaller en staat bij elke individuele groep. De aardlekschakelaar staat aan het begin van een blok groepen en schakelt alles in dat blok uit bij een lek. Dat is handig voor bescherming, maar vervelend als u niet weet welke groep het probleem veroorzaakt.
- Voordeel aardlekschakelaar: goedkoper, eenvoudiger, beschermt meerdere groepen tegelijk
- Voordeel aardlekautomaat: preciezere foutopsporing, minder uitval bij een storing in één groep
- Nadeel aardlekschakelaar: bij uitval valt alles uit, ook niet-betrokken groepen
Pro-tip: Kijk of de schakelaar breder is dan de groepen ernaast én of hij vóór een reeks groepen staat. Zo onderscheidt u hem van een aardlekautomaat. Meer over dit onderscheid leest u op onze pagina over het verschil aardlekschakelaar aardlekautomaat.
Hoe werkt een aardlekschakelaar in de praktijk?
Binnenin het apparaat zit een toroidtransformator. Die meet continu het verschil tussen de ingaande en uitgaande stroom. Normaal zijn die gelijk. Zodra er stroom via een andere weg wegloopt, zoals door een beschadigd snoer of via een persoon, ontstaat een verschil. Bij meer dan 30mA schakelt het relais binnen 40 milliseconden uit. Dat is sneller dan een hartslag.
Dit is wat er stap voor stap gebeurt bij een lekstroom:
- Stroom lekt weg via een onbedoeld pad, bijvoorbeeld door een beschadigd apparaat
- De toroidtransformator registreert het verschil tussen in en uitgaande stroom
- Het relais ontvangt een signaal en schakelt binnen milliseconden uit
- De schakelhendel springt naar de middenstand of naar beneden
- Alle groepen achter de aardlekschakelaar vallen uit
De uitschakeling is bewust merkbaar: lichten gaan uit, apparaten stoppen. Zo weet u direct dat er iets mis is en kunt u actie ondernemen.
Wilt u weten hoe u dit zelf veilig test? Lees dan onze handleiding over aardlekschakelaar testen of bekijk de stappen voor het aardlekschakelaar installeren.
Welke types aardlekschakelaars zijn er voor uw woning?
Niet elk type is geschikt voor elke situatie. Type AC detecteert alleen wisselstroom en is verouderd. Type A is de huidige standaard voor woningen en detecteert ook pulserende gelijkstroom. Type B detecteert alle vormen van lekstroom en is verplicht bij bepaalde moderne installaties.
De NEN 1010 norm schrijft voor dat woningen een 30mA aardlekschakelaar hebben, met maximaal vier groepen per apparaat. Bij uitbreiding van uw installatie moet u controleren of het huidige type nog voldoet.
- Type A: geschikt voor de meeste woningen, verplicht bij nieuwe installaties
- Type B: noodzakelijk bij zonnepanelen of EV-laadpunten vanwege gelijkstroomlekken
- Type AC: alleen nog aanwezig in oude installaties, niet meer toegestaan bij renovatie
- Selectief type (100mA): wordt soms toegepast als hoofdbeveiliging boven 30mA apparaten
Pro-tip: Heeft u zonnepanelen of een laadpaal geïnstalleerd? Controleer dan of uw aardlekschakelaar type A of B is. Een type AC biedt onvoldoende bescherming bij deze moderne toepassingen. Bekijk ook onze uitleg over soorten aardlekschakelaars en de differentieelschakelaar uitleg voor meer context.
Hoe en wanneer controleert u de aardlekschakelaar?
Praktische veiligheid is vooral een kwestie van periodiek controleren. De testknop is er niet voor niets. Test maandelijks met de T-knop en controleer of de schakelaar direct uitvalt. Zo weet u zeker dat het apparaat nog werkt.
Volg deze stappen bij een maandelijkse controle:
- Zorg dat u weet welke apparaten achter de aardlekschakelaar hangen, zodat u niet voor verrassingen staat
- Druk de T-knop in. De schakelaar moet direct uitvallen en de hendel springt naar beneden of naar het midden
- Controleer of alle betrokken groepen inderdaad geen stroom meer hebben
- Zet de hendel terug naar de bovenstand om de stroom te herstellen
- Valt de schakelaar niet uit bij de test, of schakelt hij niet terug in? Neem dan contact op met een erkend installateur
Pro-tip: Plan de maandelijkse test op een vast moment, bijvoorbeeld de eerste dag van de maand. Zo vergeet u het nooit en heeft u altijd een werkende beveiliging. Meer informatie vindt u in onze gids over aardlekschakelaar testen en het zelf testen van uw elektrische installatie. Bij slijtage of defecten helpt onze pagina over aardlekschakelaar vervangen u verder.
Veelgemaakte fouten en tips voor een storingsvrij systeem
Veel storingen zijn te voorkomen met wat basiskennis. Aardlekschakelaars hebben een levensduur van 20 tot 30 jaar, maar alleen als ze goed worden onderhouden en regelmatig getest. Stof en vocht zijn de grootste vijanden van een lange levensduur.
Dit zijn de meest gemaakte fouten:
- Nooit testen: een aardlekschakelaar die jaren niet is getest, kan vastlopen en niet meer uitschakelen bij een echte lekstroom
- Verkeerd type bij zonnepanelen of laadpaal: type AC of A biedt onvoldoende bescherming bij gelijkstroomlekken van omvormers
- Vocht in de meterkast negeren: condensatie of lekkage beschadigt de interne componenten en veroorzaakt ongewenste uitschakelingen
- Nuisance trips negeren: als de schakelaar regelmatig spontaan uitvalt zonder duidelijke oorzaak, is er een onderliggend probleem dat aandacht vraagt
Pro-tip: Valt uw aardlekschakelaar regelmatig uit zonder dat u een defect apparaat kunt aanwijzen? Overweeg dan een selectief type met 100mA als hoofdbeveiliging, gecombineerd met 30mA apparaten per groep. Dit voorkomt ongewenste uitschakelingen bij gevoelige installaties. Bekijk ook onze pagina over elektrische storingen en de opties voor aardlekschakelaar vervangen.
Uw huis veilig houden? Laat uzelf en uw installatie goed informeren
U weet nu hoe een aardlekschakelaar eruitziet, wat alle symbolen betekenen en hoe u hem zelf kunt testen. Maar kennis is pas waardevol als u er ook iets mee doet. Bij Holland Electric helpen we huiseigenaren in Nederland met praktische begeleiding bij elektrische veiligheid, van een eenvoudige inspectie tot een volledige installatie-upgrade. Bekijk onze veiligheidstips voor uw elektrische installatie voor concrete stappen die u vandaag nog kunt zetten. Of lees onze gids voor elektrische installaties als u overweegt uw installatie te moderniseren. Wilt u zelf aan de slag? Dan biedt onze handleiding voor het zelf testen van uw elektrische installatie een goede startpunt.
Veelgestelde vragen over aardlekschakelaars
Hoe weet ik zeker dat ik een aardlekschakelaar heb?
Controleer uw meterkast op een brede schakelaar met T-knop en een aanduiding van 30mA of hoger. Dit is vrijwel altijd een aardlekschakelaar.
Waarom schakelt mijn aardlekschakelaar spontaan uit?
Dit gebeurt meestal door een lekstroom via vocht of een defect apparaat. Meerdere groepen uitvallen duidt vaak op vocht of een defect in die zone. Controleer de betrokken groepen op problemen.
Is mijn oude type aardlekschakelaar nog veilig?
Oude AC-types zijn minder geschikt voor moderne installaties. Type A is standaard sinds NEN 1010 en type B is verplicht bij zonnepanelen of laadpalen. Laat een installateur uw situatie beoordelen.
Hoe vaak moet ik mijn aardlekschakelaar testen?
Test de aardlekschakelaar maandelijks via de T-knop voor optimale veiligheid. Zo weet u zeker dat het apparaat nog correct functioneert.
Wat is het verschil tussen een aardlekschakelaar en aardlekautomaat?
Een aardlekschakelaar beschermt meerdere groepen puur tegen lekstroom, terwijl een aardlekautomaat per groep werkt en ook beschermt tegen overbelasting.
